Можно ли использовать базальтовые трубы для водопровода?

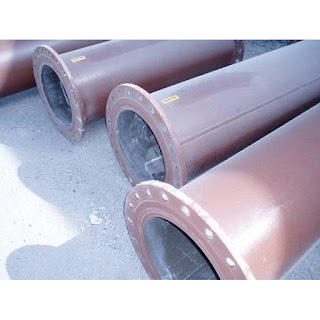

Для того чтобы ответить на этот вопрос для начала расскажу о базальтовых трубах. Применяемые на территории Российской Федерации они должны соответствовать. ГОСТ Р 55068-2012 Трубы и детали трубопроводов из композитных материалов на основе эпоксидных связующих, армированных стекло- и базальтоволокнами. Технические условия

Трубы и фитинги из композитных материалов на основе эпоксидных смол, армированных стекло- и базальтоволокнами, имеют ряд важных конкурентных преимуществ. По сравнению с трубами из термопластичных материалов и стеклокомпозитными трубами на основе полиэфирных смол они имеют более высокую прочность, лучше приспособлены к прокладке на опорах и могут применяться при более высоких температурах транспортируемой жидкости.

Характеристика трубы

• Трубы и детали трубопроводов из композитных материалов на основе эпоксидных связующих, армированных или стекловолокнами, или базальтоволокнами или комбинацией стекло- и базальтоволокон (далее - трубы и фитинги, или все вместе - изделия), номинальным диаметром от 20 до 600
• Допустимое рабочее давление - до 25,0 МПа
• Допустимая постоянная температура рабочей среды - до плюс 115°С при рабочем давлении, не превышающем допустимое.
• Трубы изготавливают методом непрерывной намотки армирующего наполнителя, пропитанного связующим
• Фитинги изготавливают методами намотки, механизированной или ручной выкладки армирующего наполнителя, пропитанного эпоксидным связующим.

Соединение трубы

• Муфтовое.Известно соединение труб из композиционных материалов, содержащее муфту и сопряженные с ней концы труб, при этом герметичное соединение обеспечено за счет уплотнительных кольцевых элементов и клеммного соединения. Однако данное соединение не обеспечивает требуемой надежности соединения, что связано с тем, что герметизация осуществлена с помощью мягких уплотнительных элементов зафиксированных в канавках, образованных относительно наружной поверхности труб с помощью вспомогательной муфты, а фиксация стопорных элементов осуществляется с помощью конических кольцевых муфт, прижимающих стопорные элементы в канавках законцовок труб.

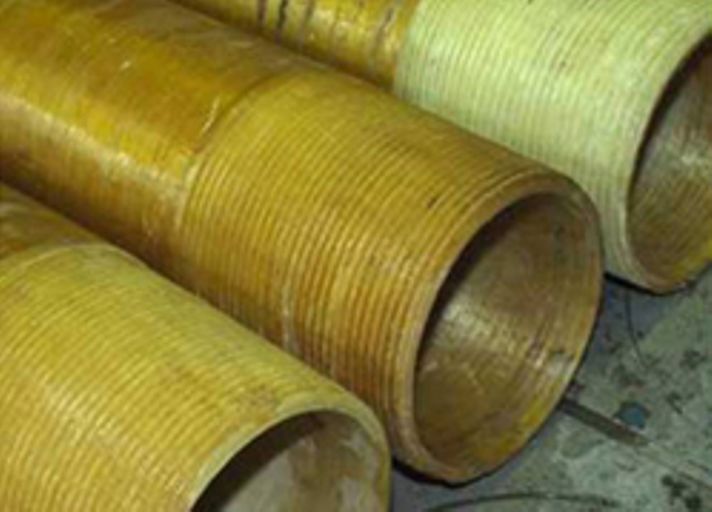

• Ниппельное. Ниппель -: соединительный элемент на конце трубы, образованный на наружной поверхности трубы за счет механической обработки или формования; обеспечивает соединение с другими трубами и фитингами.

.

• Муфто-ниппельное соединение: Соединение муфты с ниппелем трубы

Ответ можно ли использовать трубы для транспортирования водопровода находим в ГОСТ Р 55068-2012. Во введении сказано:

 "Трубы и детали трубопроводов предназначены для напорных и безнапорных трубопроводных систем водоснабжения и водоотведения жилищно-коммунального хозяйства, различных отраслей промышленности, дорожного строительства, агропромышленного комплекса."

Лидером производства базальтовых труб  является ООО "Завод базальтовых труб"

Андрей Прораб.

ВСЕ СТАТЬИ.

Труба бетонная

Труба бетонная напорная выпускается по ГОСТ 22000-86 ТРУБЫ БЕТОННЫЕ
И ЖЕЛЕЗОБЕТОННЫЕ

трубы подразделяют на следующие типы:

•  БТН -  цилиндрические раструбные с круглым отверстием и стыковыми соединениями, уплотняемыми при помощи резиновых колец;
• БТНП -    то же, с полимерным сердечником;
• БТНС -    то же, со стальным сердечником.

 Диаметр условного прохода и полезная длина труб с круглым отверстием должны соответствовать указанным в табл

Размеры стыковых поверхностей труб, соединяемых на резиновых кольцах круглого сечения, должны обеспечивать:

величину кольцевого зазора с учетом допускаемых отклонений диаметров рабочей части стыка в пределах (в процентах от диаметра сечения резинового кольца):

40-65 - для средне- и высоконапорных труб;

угол поворота трубопровода в стыковом соединении труб не менее 1° 30¢;

удлинение резинового кольца при натяжении на 8-15 %;

длину рабочей части стыка, уплотняемого резиновым кольцом способом качения, не менее 3,5 диаметра сечения кольца

 Напорные трубы в зависимости от их конструкции следует предусматривать следующих классов:

Н3 и Н5 - типа БТН и типа ТН с ненапрягаемой арматурой;

Н3 и Н5 - типа ТНП;

Н5 - Н20 - типа ТН с напрягаемой арматурой;

Н10 - Н20 - типа ТНС.

 Прочностные характеристики напорных труб должны обеспечивать их эксплуатацию с расчетными внутренними давлениями для соответствующего класса при высоте засыпки над трубой 2 м в усредненных условиях укладки, которым соответствуют:

Есть особые условия для монтажа данных труб:

основание под трубой - грунтовое профилированное с углом охвата 90°; засыпка - грунтом плотностью 1,8 т/м³ с нормальным уплотнением; временная нагрузка на поверхности земли НГ-60..

При условиях укладки напорных труб, обеспечивающих снижение значений внешних нагрузок на трубопровод, по согласованию потребителя с предприятием-изготовителем и проектной организацией-автором проекта трубопровода, допускается применять трубы классов Н1 и Н3 при внутреннем давлении, превышающем расчетные значения для каждого класса труб на 0,1 МПа (1 кгс/см²), и трубы классов Н5, Н10, Н15 и Н20 при внутреннем давлении, превышающем расчетные значения для каждого класса труб на 0,3 МПа (3 кгс/см²).

 Основными производителями труб являются заводы ЖБИ.

Андрей Прораб.
